Οι τσάντες στεγνού τύπου ψυχαγωγίας και οι τακτικές ξηρές σακούλες φαίνονται σχεδόν πανομοιότυπες σε μια σελίδα προϊόντος. Το ίδιο βασικό σχήμα, το ίδιο μαύρο χρώμα και συχνά οι ίδιοι αδιάβροχοι ισχυρισμοί. Οι απαιτήσεις μηχανικής πίσω από αυτούς τους ισχυρισμούς - και τι συμβαίνει όταν δεν πληρούνται - είναι εκεί που τελειώνει η σύγκριση.
Όταν το ωφέλιμο φορτίο είναι ένα κρυπτογραφημένο ραδιόφωνο αξίας 15.000 $, το κιτ τραυματισμών μιας ομάδας ή ο μόνος δορυφορικός επικοινωνητής που μεταφέρει μια μονάδα διάσωσης στο πίσω μέρος, μια αστοχία ραφής ή ένα παραβιασμένο κλείσιμο δεν αποτελεί αξίωση εγγύησης. Είναι μια λειτουργική αποτυχία με συνέπειες που δεν έχουν διαδικασία επιστροφής. Οι υπεύθυνοι προμηθειών που προμηθεύονται αυτές τις εφαρμογές εργάζονται ενάντια σε ένα διαφορετικό πρότυπο κινδύνου από τους εμπορικούς αγοραστές εξωτερικού χώρου και οι προδιαγραφές κατασκευής πρέπει να αντικατοπτρίζουν αυτό.
Αυτή η λευκή βίβλος καλύπτει τρία σενάρια όπου η τυπική εμπορική κατασκευή ξηρής σακούλας παράγει προβλέψιμες αστοχίες σε συνθήκες τακτικής και SAR—και τις τεχνικές προδιαγραφές που τις αποτρέπουν.

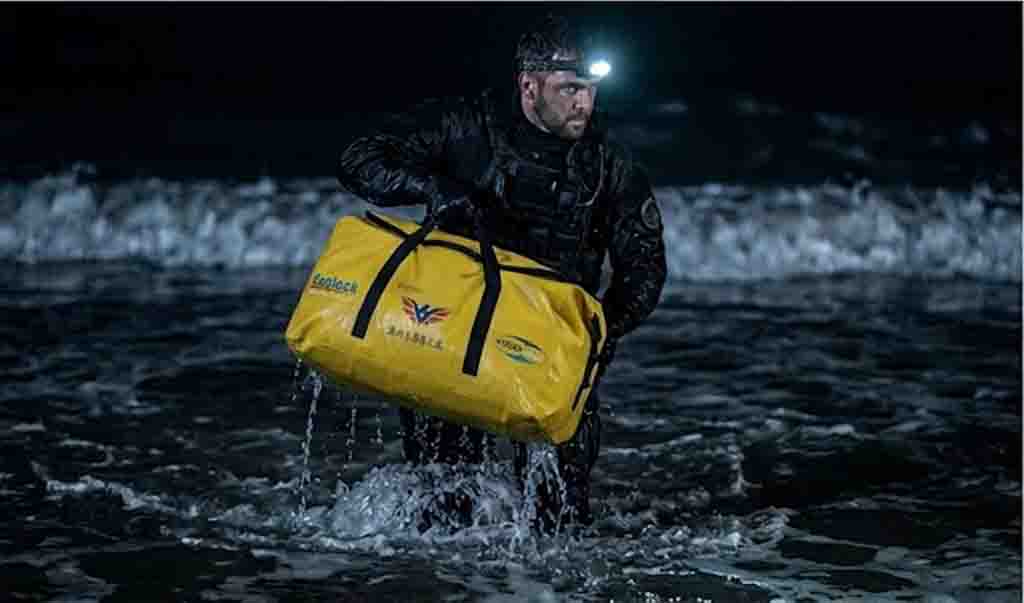

Σενάριο 1: Θαλάσσια αμφίβια εισαγωγή — Το σύστημα κλεισίματος ως τακτική ευπάθεια
Κατά τη διάρκεια μιας εισαγωγής RHIB σε βαρύ σερφ, ένας ειδικός επικοινωνιών κουβαλά ένα κρυπτογραφημένο ραδιόφωνο σε μια τσάντα PVC που προέρχεται από ένα τυπικό εμπορικό κανάλι. Η τσάντα πληροί τις βασικές αδιάβροχες προδιαγραφές της μονάδας. Κατά την προσέγγιση, μια κρούση κύματος μετατοπίζει το κολάρο του ρολού. Η σφραγίδα σπάει. Το αλμυρό νερό φτάνει στα ηλεκτρονικά. Η ομάδα χάνει τις επικοινωνίες στο σημείο εισαγωγής.
Η αποτυχία δεν είναι σφάλμα χειριστή με καμία ουσιαστική έννοια. Τα κλεισίματα με ρολό λειτουργούν αξιόπιστα όταν ο χειριστής έχει δύο χέρια ελεύθερα, μια στιγμή για να εκτελέσει σωστά τη σειρά αναδίπλωσης και τον έλεγχο λεπτού κινητήρα για την εφαρμογή ομοιόμορφης τάσης στο κολάρο πριν λυγίσει. Μια εισαγωγή σερφ σε πλήρες κιτ, στο σκοτάδι, υπό πίεση χρόνου, εξαλείφει και τις τρεις αυτές συνθήκες ταυτόχρονα. Η σχεδίαση κλεισίματος προϋποθέτει ένα λειτουργικό πλαίσιο που δεν υπάρχει τη στιγμή που η σακούλα πρέπει πραγματικά να σφραγιστεί.
Αυτή είναι η διάκριση που έχει σημασία για τις τακτικές προμήθειες: ένα κλείσιμο που λειτουργεί υπό ελεγχόμενες συνθήκες αλλά υποβαθμίζεται υπό πίεση είναι υποχρέωση και όχι προδιαγραφή. Το PVC ως υλικό κελύφους δημιουργεί ένα δευτερεύον πρόβλημα στα θαλάσσια περιβάλλοντα. Η εκτεταμένη έκθεση σε αλμυρό νερό, η φόρτωση UV και η επαναλαμβανόμενη μηχανική κάμψη υποβαθμίζουν τους πλαστικοποιητές που δίνουν στο PVC την ευελιξία του. Το υλικό που απέδωσε επαρκώς στην αρχή ενός κύκλου ανάπτυξης συμπεριφέρεται διαφορετικά μετά από τρεις μήνες χρήσης πεδίου. Για εξοπλισμό που φέρει αναντικατάστατα ηλεκτρονικά, αυτό το παράθυρο υποβάθμισης δεν είναι αποδεκτό.
Πρότυπο κατασκευής: Μηχανικό αεροστεγές κλείσιμο και επικύρωση 1,0 Bar

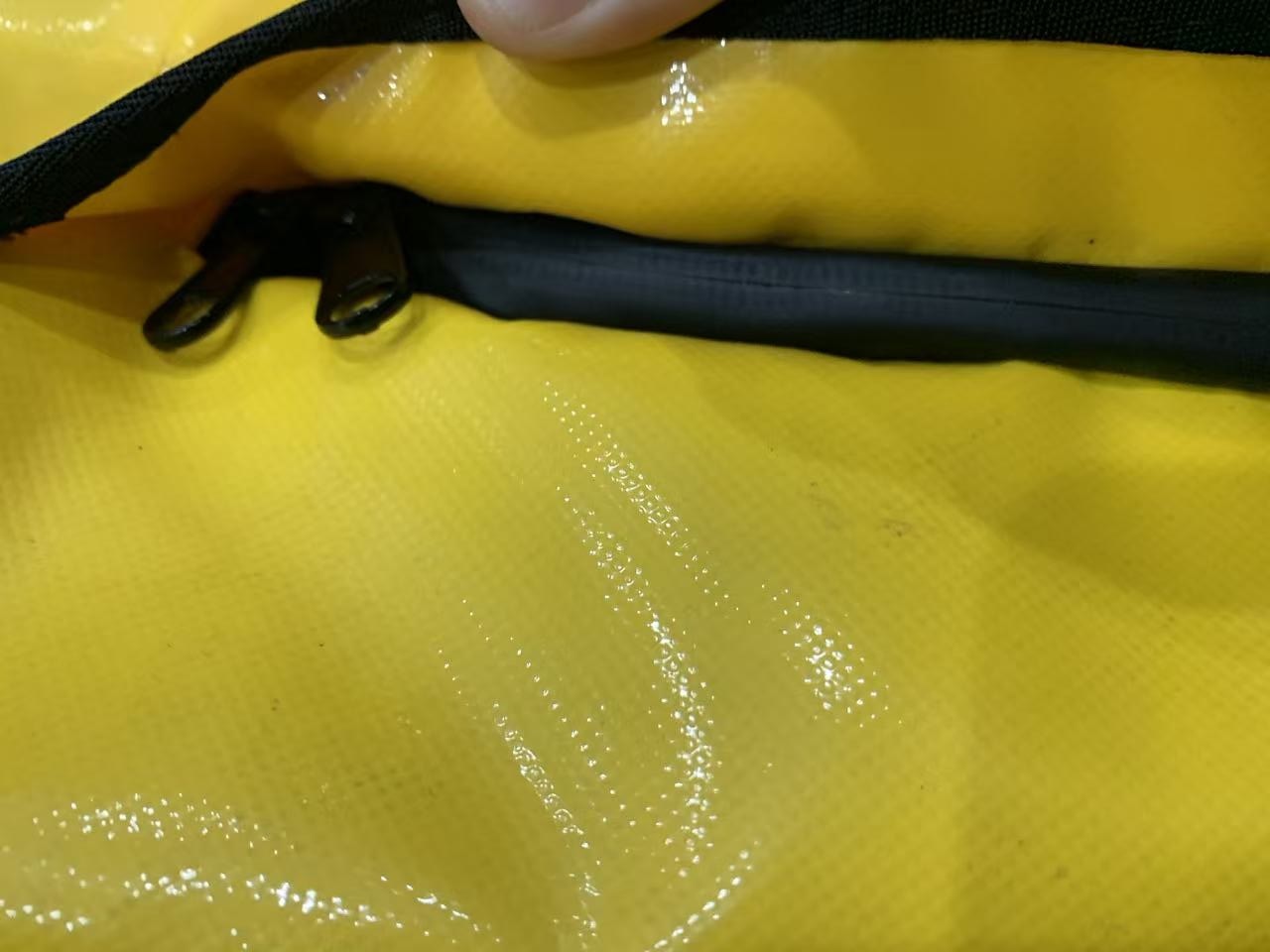

Τα αεροστεγή συστήματα φερμουάρ εξαλείφουν τη μεταβλητή εκτέλεσης χειριστή. Αυτά τα πώματα - χρησιμοποιώντας εξωθημένες πολυμερείς τροχιές που συμπλέκονται μηχανικά όταν εμπλέκονται - δημιουργούν μια ερμητική σφράγιση ως συνάρτηση του σχεδιασμού του κλεισίματος και όχι της ποιότητας της τεχνικής του χειριστή. Δεν υπάρχει μερικώς σφραγισμένη κατάσταση. Το φερμουάρ είτε είναι συνδεδεμένο και αεροστεγές, είτε δεν είναι κλειστό. Υπό κρούση σερφ, πίεση κυμάτων ή ανεξέλεγκτη βύθιση, η τσιμούχα δεν μετατοπίζεται επειδή δεν συγκρατείται στη θέση της λόγω της τάσης διπλωμένου υφάσματος.
Σε συνδυασμό με συγκολλημένες ραφές RF 27,12 MHz σε όλο το σώμα της τσάντας, αυτή η αρχιτεκτονική διατηρεί 1,0 Bar εσωτερικής υδροστατικής πίεσης χωρίς εκπομπή μικροφυσαλίδων σε οποιοδήποτε σημείο. Το One Bar είναι το ισοδύναμο πίεσης μιας στήλης νερού 10 μέτρων—πολύ πάνω από τα δυναμικά φορτία κρούσης surf και επαρκές για σκόπιμη βύθιση σε λειτουργικά βάθη. Η ίδια κατασκευή που επιβιώνει από τη βύθιση επιβιώνει και από τη χρήση ως συσκευή επίπλευσης έκτακτης ανάγκης: οι μοριακά συγκολλημένες ζώνες συγκόλλησης δεν φουσκώνουν υπό εσωτερική πίεση επειδή δεν υπάρχει δομική ασυνέχεια για την έναρξη αστοχίας.
Οι μονάδες φερμουάρ για αυτές τις εφαρμογές θα πρέπει να υποβάλλονται σε ατομική δοκιμή πίεσης ως εισερχόμενα εξαρτήματα πριν από την έναρξη της παραγωγής. Δύο παρτίδες φερμουάρ από τον ίδιο προμηθευτή μπορεί να φαίνονται πανομοιότυπα και να έχουν διαφορετική απόδοση υπό πίεση. η παραλλαγή εμφανίζεται μόνο υπό συνθήκες δοκιμής, όχι οπτική επιθεώρηση. Η εισερχόμενη δοκιμή ανά μονάδα είναι η μόνη αξιόπιστη πύλη.
Σενάριο 2: Εξαγωγή Alpine SAR — Αποτυχία PVC σε συνθήκες λειτουργίας κάτω από το μηδέν
Μια ομάδα αλπικού SAR εργάζεται σε μια εξόρυξη τραυματιών σε συνθήκες χιονοθύελλας στους -20°C. Ο γιατρός χρειάζεται το κιτ τραυματισμού από μια ξηρή σακούλα PVC. Η τσάντα είναι στο κρύο εδώ και ώρες. Το PVC που ήταν εύκαμπτο στην περιοχή τοποθέτησης είναι τώρα άκαμπτο. Όταν ο γιατρός ασκεί δύναμη για να ανοίξει τη σακούλα, το εξωτερικό κέλυφος σπάει κατά μήκος μιας γραμμής πτυχής. Το κιτ τραυματισμού εκτίθεται στη χιονοθύελλα. Η τσάντα δεν λειτουργεί πλέον.
Η ψυχρή πυρόλυση PVC δεν είναι ελάττωμα προϊόντος ή αποτυχία ποιοτικού ελέγχου - είναι μια προβλέψιμη συμπεριφορά υλικού που αναγνωρίζουν τα φύλλα προδιαγραφών PVC. Οι πλαστικοποιητές που δίνουν ευελιξία στο PVC σε θερμοκρασίες περιβάλλοντος μεταναστεύουν από τη μήτρα του πολυμερούς σταδιακά, μια διαδικασία που επιταχύνεται από την έκθεση στην υπεριώδη ακτινοβολία και τον επαναλαμβανόμενο θερμικό κύκλο. Κάτω από περίπου -10°C, η ακαμψία του PVC αυξάνεται σημαντικά. Κάτω από τους -20°C, το υλικό μπορεί να σπάσει κάτω από το είδος της ελαστικής τάσης που προκαλεί συνήθως ο χειρισμός πεδίου. Οι λειτουργίες Alpine SAR λειτουργούν σε αυτές τις θερμοκρασίες ως αυτονόητο, όχι ως ακραία κατάσταση.
Το πρόβλημα πρόσβασης λειτουργεί παράλληλα. Στους -20°C σε συνθήκες χιονοθύελλας, ένας γιατρός φοράει γάντια αποστολής ή χοντρά μονωμένα γάντια. Ο λεπτός έλεγχος κινητήρα μειώνεται σημαντικά. Ένα κλείσιμο με ρολό απαιτεί ομοιόμορφη αναδίπλωση σε όλο το πλάτος του γιακά, σταθερή τάση της πόρπης και δύο ελεύθερα χέρια για να λειτουργήσει σωστά. Κάτω από αυτές τις συνθήκες, ένα κλείσιμο που διαρκεί δεκαπέντε δευτερόλεπτα γίνεται ένα κλείσιμο που διαρκεί εξήντα—ή δεν σφραγίζεται αξιόπιστα κατά το εκ νέου κλείσιμο μετά την εξαγωγή του κιτ. Για την επείγουσα ιατρική πρόσβαση, αυτό το κενό χρόνου και αξιοπιστίας έχει σημασία.
Πρότυπο κατασκευής: TPU ψυχρού καιρού και πρόσβαση με γάντια
Το νάιλον με επίστρωση TPU 840-Denier διατηρεί πλήρη ευελιξία στους -30°C επειδή οι ελαστομερείς του ιδιότητες είναι δομικές και όχι εξαρτώμενες από πλαστικοποιητή. Το υλικό δεν αλλάζει σημαντικά τη συμπεριφορά στο εύρος θερμοκρασίας των λειτουργιών αλπικού SAR. Οι γραμμές διπλώματος που λυγίζουν χωρίς ρωγμές το καλοκαίρι έχουν το ίδιο αποτέλεσμα σε συνθήκες χιονοθύελλας. Τα σημεία στερέωσης υλικού που διατηρούνται υπό φορτίο σε ζεστό καιρό διατηρούνται κάτω από το ίδιο φορτίο στους -20°C.
Η μέτρηση denier 840D αντιμετωπίζει ειδικά τις συνθήκες τριβής της εργασίας αλπικού SAR. Οι επιφάνειες από γρανίτη, οι όψεις των βράχων με επίστρωση πάγου, οι άκρες του κραμπόν και το υλικό ραπέλ προκαλούν τάσεις επαφής που τα υφάσματα με χαμηλότερο ντενιέ δεν επιβιώνουν ανέπαφα. Μια αλπική ομάδα μεταφέρει ένα ενιαίο σύνολο εξοπλισμού σε έδαφος όπου δεν υπάρχει δυνατότητα αντικατάστασης. η προδιαγραφή υλικού πρέπει να χειρίζεται το πλήρες φάσμα των συνθηκών επαφής χωρίς να απαιτείται παρέμβαση.
Η πρόσβαση με αεροστεγές φερμουάρ με πλατύ στόμα με λαβή έλξης ράβδου T επιλύει άμεσα το πρόβλημα λειτουργίας με τα γάντια. Η μπάρα T παρέχει επιφάνεια λαβής επαρκή για παχιά μονωμένα γάντια με τράβηγμα με το ένα χέρι. Το φερμουάρ ανοίγει και σφραγίζει με μία κίνηση ανά κατεύθυνση—χωρίς σειρά διπλώματος, καμία ρύθμιση τάσης, καμία απαίτηση με τα δύο χέρια. Η ιατρική πρόσβαση διαρκεί δευτερόλεπτα. Η επανασφράγιση μετά την εξαγωγή διαρκεί δευτερόλεπτα. Η ερμητική σφράγιση διατηρείται ανεξάρτητα από το πόσο γρήγορα ή με δύναμη λειτουργεί το κλείσιμο.
Σενάριο 3: Νυχτερινές λειτουργίες — Υπογραφή υλικού και αποτυχία φέρουσας
Ένας στρατιωτικός εργολάβος παραδίδει μια σειρά παραγωγής τακτικών ξηρών σακουλών σύμφωνα με τις προδιαγραφές. Οι προδιαγραφές απαιτούσαν μαύρο και οι τσάντες είναι μαύρες. Κατά τη διάρκεια μιας αναθεώρησης του κιτ πριν από την ανάπτυξη στο πλαίσιο των NVG, ο υπεύθυνος προμηθειών ανακαλύπτει ότι το υλικό του δακτυλίου D είναι γυαλισμένο χάλυβα, οι επιφάνειες πόρπης είναι ημι-γυαλιστερό πολυμερές και οι γλωττίδες έλξης έχουν μια επίστρωση χαμηλής γυαλάδας που εξακολουθεί να παράγει ανιχνεύσιμη ανάκλαση κάτω από υπέρυθρο φωτισμό. Οι σακούλες αποτυγχάνουν λειτουργικής αποδοχής.
Αυτό το μοτίβο αποτυχίας είναι αρκετά κοινό ώστε να έχει μια συνεπή αιτία: η προδιαγραφή της προμήθειας γράφτηκε από άτομα που δεν είχαν λειτουργήσει ποτέ με νυχτερινή όραση, επομένως οι απαιτήσεις συμβατότητας NVG που είναι δεύτερης φύσης για τους χειριστές δεν μπήκαν ποτέ στις γραπτές προδιαγραφές. Ο εξοπλισμός εμπορικού εξωτερικού χώρου καθορίζεται για ανθεκτικότητα και οικονομική απόδοση. Οι γυαλισμένοι ανοξείδωτοι δακτύλιοι D και οι ημι-γυαλιστερές πολυμερείς πόρπες είναι εξαιρετικές επιλογές για αυτά τα κριτήρια. Δεν είναι συμβατά με τακτικές νυχτερινές λειτουργίες και κανένα εργοστάσιο δεν θα παρεκκλίνει από το τυπικό εμπορικό υλικό εκτός εάν η προδιαγραφή απαιτεί ρητά μη αντανακλαστικές εναλλακτικές λύσεις.
Η φέρουσα αστοχία είναι ένα ξεχωριστό και ανεξάρτητο πρόβλημα. Η τυπική κατασκευή ξηρής τσάντας του εμπορίου ράβει τους ιμάντες ώμου και τις λαβές μεταφοράς απευθείας μέσω της αδιάβροχης μεμβράνης του κελύφους. Αυτό δημιουργεί δύο ταυτόχρονα προβλήματα: διατρήσεις της βελόνας μέσω του αδιάβροχου στρώματος στο σημείο προσάρτησης και συγκέντρωση τάσης σε μικρό αριθμό σημείων βελονιάς όταν εφαρμόζεται φορτίο. Κάτω από το βάρος ενός φορτωμένου κιτ τακτικής —πυρομαχικά, μπαταρίες, εξοπλισμός επικοινωνίας και νερό— αυτά τα σημεία στερέωσης είναι η πρώτη θέση δομικής βλάβης. Ο ιμάντας χωρίζεται από το σώμα της τσάντας υπό φορτίο, συνήθως τη στιγμή που ο χειριστής δεν έχει την ευκαιρία να το αντιμετωπίσει.

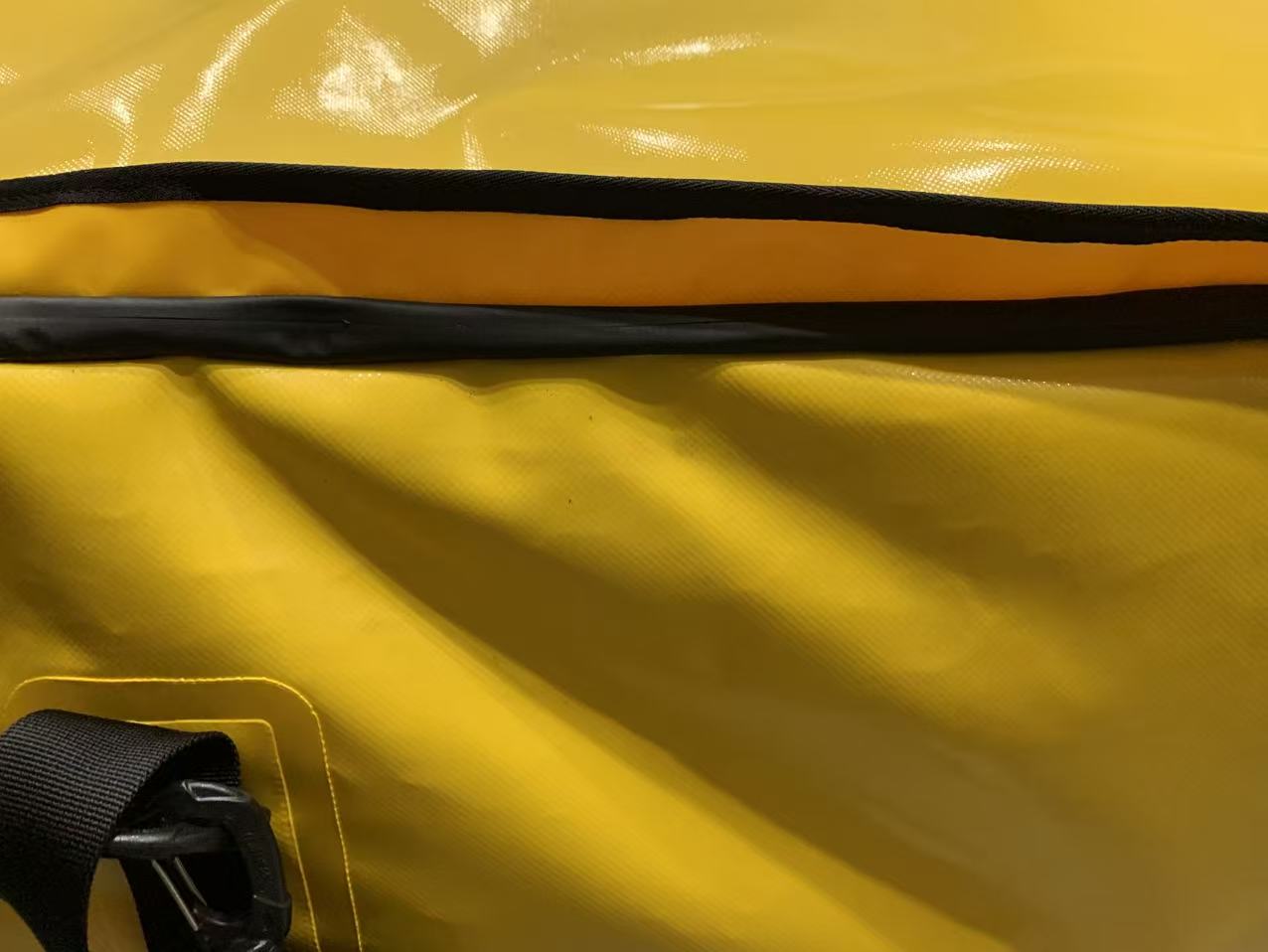

Πρότυπο κατασκευής: Μη ανακλαστικό υλικό και σημεία αγκύρωσης συγκολλημένα με ραδιοσυχνότητες
Η προδιαγραφή μη ανακλαστικού υλικού για τακτικές εφαρμογές σημαίνει δακτυλίους D από ματ ανοδιωμένο αλουμίνιο ή χημικά μαυρισμένο χάλυβα, επίπεδες σκουρόχρωμες πολυμερείς πόρπες από προμηθευτές όπως το ITW Nexus και καμία κατοπτρική επιφάνεια πουθενά στο συναρμολογημένο προϊόν. Όπου απαιτούνται σήμανση επωνυμίας ή αναγνώρισης, τα μελάνια απορρόφησης υπερύθρων ή το τυφλό ανάγλυφο αντικαθιστούν το ανακλαστικό νήμα ή την τυπική εκτύπωση. Αυτές οι προδιαγραφές πρέπει να εμφανίζονται ρητά στη σύντομη περιγραφή του προϊόντος και πρέπει να επαληθεύονται σε δείγματα παραγωγής υπό έλεγχο ισοδύναμου NVG—ο ημερήσιος οπτικός έλεγχος ενός προϊόντος ματ φινιρίσματος δεν επιβεβαιώνει τη συμμόρφωση με το IR.
Τα επιθέματα αγκύρωσης TPU με συγκόλληση RF αντικαθιστούν όλα τα ραμμένα προσαρτήματα υλικού στα φέροντα σημεία. Η διαδικασία: ένα ενισχυτικό έμπλαστρο από νάιλον επικαλυμμένο με TPU, μεγέθους ώστε να κατανέμει το αναμενόμενο φορτίο σε επαρκή επιφάνεια, συγκολλάται με ραδιοσυχνότητες στο εξωτερικό της τσάντας σε κάθε θέση προσάρτησης υλικού. Οι δακτύλιοι D, οι βρόχοι λαβής και τα σημεία αγκύρωσης MOLLE συνδέονται στο έμπλαστρο. Η κύρια μεμβράνη του κελύφους δεν είναι ποτέ διάτρητη. Υπό τη δοκιμή καταστροφικού φορτίου, το υλικό ή ο ιμάντας αποτυγχάνει πριν από τη συγκόλληση μπαλώματος με κέλυφος—το σημείο προσάρτησης δεν είναι ο δομικός αδύναμος κρίκος.
Η ενσωμάτωση ιστού MOLLE ακολουθεί την ίδια λογική: Συγκολλημένα κανάλια με ραδιοσυχνότητες στην εξωτερική επιφάνεια αντί για ραμμένο εξάρτημα που δημιουργεί μονοπάτια διαρροής μέσω του κελύφους. Η τσάντα δέχεται τυπικά αξεσουάρ MILSPEC χωρίς να αποκτά τις διατρήσεις μεμβράνης που απαιτεί η ραμμένη σύνδεση MOLLE.
Τι Απαιτεί στην πραγματικότητα η Τακτική Προμήθειαέναν συνεργάτη OEM
Τα τρία παραπάνω σενάρια μοιράζονται έναν κοινό τρόπο αποτυχίας προμήθειας: μια προδιαγραφή που ήταν επαρκής για εμπορικές εφαρμογές εξωτερικού χώρου εφαρμόστηκε σε ένα πλαίσιο τακτικής ή SAR όπου έχουν σημασία διαφορετικοί τρόποι αστοχίας. Η κατασκευή λειτούργησε αρκετά καλά για να περάσει τις γραπτές προδιαγραφές και απέτυχε στη χρήση πεδίου, επειδή η γραπτή προδιαγραφή δεν αποτύπωσε αυτό που πραγματικά απαιτούσε το λειτουργικό περιβάλλον.
Για να αποφευχθεί αυτό απαιτεί προδιαγραφές προμήθειας που βασίζονται σε επιχειρησιακά σενάρια και όχι από εμπορικούς καταλόγους προϊόντων. Οι τεχνικές προδιαγραφές που αντιμετωπίζουν αυτά τα τρία σενάρια—Υδροστατική επικύρωση 1,0 Barμε μηχανικά αεροστεγή κλεισίματα, 840D TPU με τεκμηριωμένη δοκιμή ευκαμψίας σε ψυχρή θερμοκρασία, επιθέματα αγκύρωσης συγκολλημένα με ραδιοσυχνότητες και μη ανακλαστικό υλικό επαληθευμένο με NVG - είναι όλα ειδικά, ελεγχόμενα και τεκμηριωμένα. Ανήκουν στην εντολή αγοράς, όχι σε μια αναφορά μετά την ενέργεια.
Κατά την αξιολόγηση συνεργατών OEM για τακτικές ή ξηρές σακούλες SAR, οι διαφοροποιητικές ερωτήσεις είναι: Οι μονάδες φερμουάρ ελέγχονται μεμονωμένα ή με δειγματοληψία παρτίδων; Σε ποια θερμοκρασία επικυρώνεται η προδιαγραφή ευκαμψίας TPU και πώς επικυρώνεται στις παρτίδες εισερχόμενων υλικών αντί να λαμβάνεται υπόψη από το φύλλο δεδομένων προμηθευτή; Μπορούν να παράγουν δεδομένα δοκιμής δύναμης έλξης για επιθέματα αγκύρωσης συγκολλημένα με RF από δείγματα παραγωγής; Διαθέτουν μη αντανακλαστικό τακτικό υλικό ως τυπικό είδος καταλόγου ή είναι ένα εξάρτημα ειδικής παραγγελίας με επιπτώσεις στο χρόνο παράδοσης; Ένας κατασκευαστής με γνήσιες δυνατότητες σε αυτήν την κατηγορία έχει άμεσες λειτουργικές απαντήσεις σε όλα αυτά.
Συχνές Ερωτήσεις
Ε: Γιατί προτιμώνται τα αεροστεγή φερμουάρ σε σχέση με τα ρολό για τακτικές ξηρές σακούλες;
Α: Αν και τα ρολά είναι αποτελεσματικά για γενική χρήση, είναι επιρρεπή σε ανθρώπινο λάθος—αν δεν τυλιχτούν σφιχτά και συμμετρικά, μπορεί να διαρρεύσουν όταν βυθιστούν πλήρως. Τα αεροστεγή φερμουάρ παρέχουν μια αλάνθαστη, απόλυτη μηχανική σφράγιση που απαιτείται για την προστασία των ηλεκτρονικών υψηλής αξίας κατά τις αμφίβιες εισαγωγές.
Ε: Μπορούν οι ξηρές σακούλες TPU να αντέξουν τις θερμοκρασίες κατάψυξης χωρίς να ραγίσουν;
Α: Ναι, η premium θερμοπλαστική πολυουρεθάνη (TPU) διατηρεί την ελαστομερή της ευελιξία σεπεριβάλλοντα με εξαιρετικά κρύο καιρό, σε αντίθεση με το PVC, το οποίο γίνεται εύθραυστο και είναι επιρρεπές σε θραύση ή ρωγμές όταν χειρίζεται σε θερμοκρασίες κάτω από το μηδέν.
Ε: Πώς η συγκόλληση RF βελτιώνει τη φέρουσα ικανότητα ενός στρατιωτικού σακιδίου;
Α: Αντί να ράβετε βαρείς ιμάντες απευθείας μέσω του αδιάβροχου υφάσματος (που δημιουργεί διατρήσεις και αδύναμα σημεία), η συγκόλληση RF συγκολλά χοντρές πλάκες αγκύρωσης TPU στο εξωτερικό της τσάντας. Αυτό κατανέμει το βάρος των βαρέων πυρομαχικών ή των μπαταριών σε μια ευρύτερη περιοχή χωρίς να τρυπήσει ποτέ την αδιάβροχη μεμβράνη.
